Webアダプタを使った例（SimpleIO)

eSEATのWebアダプタを使った簡単な例として、eSEATの最初の例でGUIを用いたSimpleIOの入出力をWebブラウザ上で動作するようにしていきます。

eSEATにおけるWeb連携機能には、Webアダプタの追加と対応するHTMLのページの作成を行わなければいけません。

ここで行うべき改編は、

Webアダプタの追加
入力ポート(rtc_in)からのメッセージをWebアダプタへ
Webアダプタからのメッセージを出力ポート(rtc_out)へ

それぞれリダイレクトすることです。

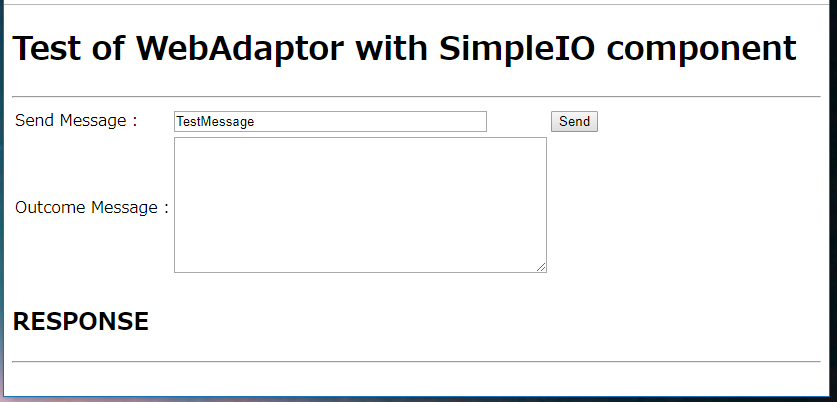

また、HTMLのページの方は、下図のようにしたいと思います。

このページのソースは、下記のようになります。

 <!DOCTYPE html>
 <html>
  <head>
    <meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
    <title>TEST: WebAdaptor for SimpleIO</title>
  </head>
  <body>
    <h1>Test of WebAdaptor with SimpleIO component</h1>
    <hr>
    <form name="myform">
      <table>
      <tr>
        <td>Send Message:</td>
        <td><input type="text" name="msg" size="40" value="TestMessage"> </td>
        <td><input type="button"  value="Send"></td>
      </tr>
      <tr>
        <td>Outcome Message:</td>
        <td><texarea name="fromSeat" cols="50" rows="10"></textarea></td>
        <td></td>
      </tr>
      </table>
    </form>

    <h2> RESPONSE</h2>
    <hr>
    <div id="response"></div>
  </body>
 </html>

Webアダプタの追加

seatmlへの追記

eSEATでは、アダプタの追加は、generalタグの中で行います。

Webアダプタ名: web
ポート番号: 8080
Document Root: /usr/local/eSEAT/html

のWebアダプタの設定は、下記のようになります。

  <adaptor name="web" type="web"  port="8080" document_root="/usr/local/eSEAT/html" />

これをgeneralタグに追記します。

HTMLのページへの追記

HTMLのページには、eSEATとの連携のためにcometのライブラリを追記します。

下記のコードをheadタグ内に追記します。

    <script src="jquery-1.11.3.min.js"></script>
    <script src="jquery-migrate-1.2.1.min.js"></script>
    <script type="text/javascript" src="comet.js"></script>

入力ポート(rtc_in)からのメッセージをWebアダプタへリダイレクト

eSEATの入力ポート(rtc_in)のルールを追記します。最初の例（[SimpleIOの入出力>eSEAT_SimpleIO]]）では、GUIのtextエリアの方に文字列を出力していましたが、メッセージをWebアダプタに送信するように変更します。

入力ポートからのデータは、rtc_in_dataに格納されており、rtc_resultに格納されたデータをsendtoで設定されたアダプタへ出力しますので、下記のように追記します。

setmlの変更

  <rule source="str_in">
    <script sendto="web">
      rtc_resule = rtc_in_data.data
    </script>
  </rule>

HTMLのページ内のスクリプト

eSEATからのメッセージをハンドリングするための2つの関数を定義します。下の2つの関数は、cometのハンドラの追加とeSEATからのメッセージが来た時に呼び出される関数の定義です。

    <script type="text/javascript">
      function registerHandler(){ requestComet(1); }
      function processEvents(event){
        $('textarea[name="fromSeat"]').val(
          $('textarea[name="fromSeat"]').val() + event.message+"\n");
      }
    </script>

また、registerHandler関数は Cometの登録になりますので、HTMLのページをロードした時に実行されるように、下記のようにbodyタグに追記します。

  <body onLoad="registerHandler();">

eSEATからのメッセ―は、デフォルトでは、processEvents関数を起動するようになっていますが、関数名を変更することは可能です。

以上でeSEATからのメッセージへの対応は終了です。

Webアダプタからのメッセージを出力ポート(rtc_out)へリダイレクト

次に、HTMLページのフォームからのメッセージをeSEATのWebアダプタへ送信するための機能とWebアダプタからのメッセージを出力ポート(rtc_out)に転送する機能を追加します。

seatmlの変更

seatmlの方には、Webアダプタから送られてきたメッセージ（文字列）を出力ポート(rtc_out)に出力する記述を行います。

Webアダプタからのメッセージは、web_in_data変数内に格納されていますので、rtc_result変数へ代入するだけです。

  <rule source="web">
    <script sendto="str_out">
      rtc_result = web_in_data
    </script>
  </rule>

HTMLのページ内のスクリプト

次に、HTMLのInputフォームのメッセージをeSEATに送信する部分を記載します。eSEATへの送信は、comet.js内に定義されているsendValueToRtc関数を使います。

ここでは、引数なしの関数を再定義しています。

    <script type="text/javascript">
      function sendEventToRtc(){ sendValueToRtc($("input[name='msg']").val()); }
    </script>

この関数をSendボタンをクリックしたときに呼び出されるように、HTMLのページに追記します。

    <td><input type="button"  value="Send" onClick="sendEventToRtc();"></td>

以上で、Webアダプタからのメッセージを出力ポート(rtc_out)へリダイレクトの機能の追加は終了です。

最終的なseatmlとHTMLのページ

上述の機能追加した最終的なseatmlファイルとHTMLページは下のようになります。

ここで、HTMLページのファイル名をSimpleIO.htmlにしていることに注意してください。eSEATのWebアダプタでは、"コンポーネント名+.html"のファイルをファイル名が省略された場合にWebブラウザへ返すようになっています。

SimpleIO.seatl

 <?xml version="1.0" encoding="UTF-8"?>
 <seatml>
  <general name="SimpleIO">
    <adaptor name="str_out" type="rtcout" datatype="TimedString" />
    <adaptor name="str_in" type="rtcin" datatype="TimedString" />
    <adaptor name="web" type="web"  port="8080" document_root="/usr/local/eSEAT/html" />
  </general>

  <state name="main_mode">

    <label text="SimpleIO" colspan="3" bg_color="blue" />

    <brk />
    <label text="Input:" />
    <input id="textIn" width="50" >
        <message sendto="str_out" input="main_mode:textIn" />
    </input>
    <button label="Send">
        <message sendto="str_out" input="main_mode:textIn" />
    </button>
    <brk />

    <label text="Coming Text:" />
    <text id="textOut" width="50" height="5" colspan="2" >
	    INIT String...
    </text>
    <brk />
    <button label="Clear">
      <script>
        seat.clearText("main_mode:textOut")
      </script>
    </button>

   <rule source="str_in">
    <script sendto="web">
      rtc_resule = rtc_in_data.data
    </script>
   </rule>

   <rule source="web">
     <script sendto="str_out">
      rtc_resule = web_in_data
     </script>
   </rule>
  </state>

 </seatml>

SimpleIO.html

 <!DOCTYPE html>
 <html>
  <head>
    <meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
    <title>TEST: WebAdaptor for SimpleIO2</title>

    <!-- for Web Adaptor -->
    <script src="jquery-1.11.3.min.js"></script>
    <script src="jquery-migrate-1.2.1.min.js"></script>
    <script type="text/javascript" src="comet.js"></script>
    <!-- ///for Web Adaptor -->

    <!-- Local functions -->
    <script type="text/javascript">
      function registerHandler(){ requestComet(1); }
      function sendEventToRtc(){ sendValueToRtc($("input[name='msg']").val()); }
      function processEvents(event){
        $('textarea[name="fromSeat"]').val(
          $('textarea[name="fromSeat"]').val() + event.message+"\n");
      }
    </script>
    <!-- ///Local functions -->
  </head>
  <body onLoad="registerHandler();">
    <h1>Test of WebAdaptor with SimpleIO component</h1>
    <hr>
    <form name="myform">
      <table>
      <tr>
        <td>Send Message:</td>
        <td><input type="text" name="msg" size="40" value="TestMessage"> </td>
        <td><input type="button"  value="Send" onClick="sendEventToRtc();"></td>
      </tr>
      <tr>
        <td>Outcome Message:</td>
        <td><texarea name="fromSeat" cols="50" rows="10"></textarea></td>
        <td></td>
      </tr>
      </table>
    </form>

    <h2> RESPONSE</h2>
    <hr>
    <div id="response"></div>
  </body>
 </html>

以上で、Webアダプタを使ったSimpleIOは終了です。
