このシステム例は、KINECTコンポーネントを用いた音声対話によるプレゼンテーションシステムを構築したものです。

このプレゼンテーション機能は、2004年に作成したMS Officeのパワーポイントと動画ビュアーをDCOM経由で制御するソフトウェアを組み合わせたものです。

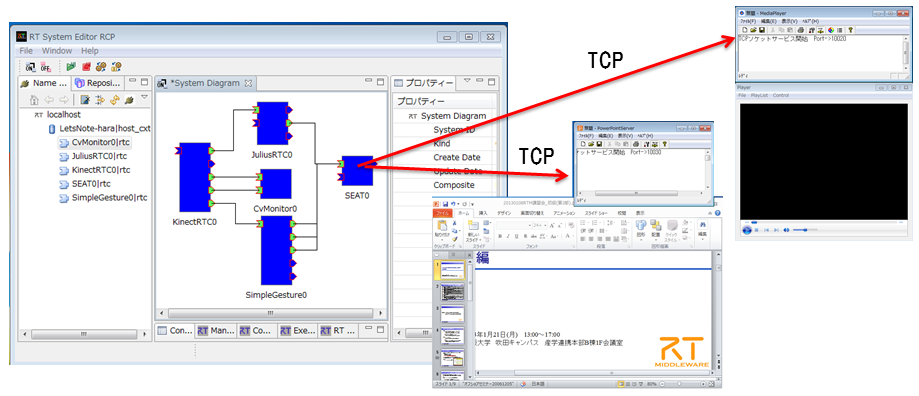

このシステムのコンポーネント構成を下図に示します。

また、プレゼンテーションを行うRTCに関しては、2012年のRTMコンテストで佐々木氏による作品がありますが、eSEATを用いることで、比較的容易に同じようなシステムを構築することができます。

このシステムでは、プレゼンテーション用ソフトウェアを使います。このソフトウェアは、DCOM経由でPowerPointとMoviePlayerを操作します。そのためこのシステムの動作には、PowerPointとムービープレーヤーが必要ですし、Windows7以降のOSが必要になります。

ただし、2012年のRTMコンテストの最優秀賞の佐々木氏によるプレゼンテーション用コンポーネント群を利用する場合には、Linux等のOpenRTM-aist-1.1が動作する環境で動作すると思います。

また、音声認識を使うためには、マイクロホンなどの音声入力装置が必要です。

以下に、本システムで利用するハードウェアとソフトウェアを記載します。

''ハードウェア''

• Windows7以降のOSが動作するPC(Windows8以降では32bits VC2010ランタイムライブラリが必要です。）
• 音源入力デバイス
• マイクまたはKINECT

''ソフトウェア''

• OpenRTM-aist 1.1.0
• OpenHRI
• KinectRTC(KINECTを音声入力に利用する場合）
• MS PowerPoint 2003以降
• Windows Media Player
• 本ページに添付されているアーカイブ

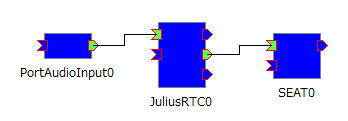

本システムの一般的な音源を使った場合のコンポーネント構成を下に示します。

また、本システムで使用するコンポーネントは、以下のようになります。

• PortAudioInput ：OpenHRIに含まれています
• JuliusRTC　　　：OpenHRIに含まれています
• eSEAT　　　　　：OpenHRIに含まれているSEATでもOKです。

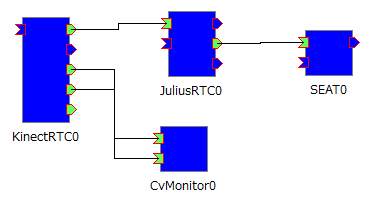

KINECTを音声入力デバイスとして利用する場合には、PortAudioRTCの代わりにKinectRTCが必要です。KinectRTCを使う場合には、下記の様な構成になります。

次に、本システムの起動手順について説明します。Windows8以降の場合には、VC2010の32ビット版のランタイムパッケージが必要になりますので、インストールしてください。

KinectRTCを使う場合には、KInect for Windows SDKまたはRuntimeパッケージをインストールしてください。次に、RTコンポーネントを使うために、ネームサーバーとRTシステムエディタを起動します。RTシステムエディタは、JavaVMが必要ですので、OracleのJREまたはOpenJDKをインストールしておきます。

次に、このページに添付されているアーカイブをダウンロードし、適当なフォルダに展開してください。

このシステムの起動用バッチファイルは、

• ''0 SpeechDemo'' : PortAudioInputを使った音声認識バージョン
• ''1 KinectSpeechDemo'' : KinectRTCを利用した音声認識バージョン

に入っています。バッチファイルの起動順ですが、先頭が 0 から始まるバッチファイルが起動時に利用するもの、先頭が 1 から始まるバッチファイルは終了時用になっています。えく

そのため起動時には、

• 01 StartDemo.bat　　：コンポーネントとアプリの起動
• 02 ConnectAll.bat　 ：コンポーネント間のリンク作成
• 03 ActivateAll.bat　：コンポーネントのアクティベーション

の順に実行してください。

上述の手順で、すでに音声認識機能が有効化しています。このシステムでは、6つの状態が存在し、各モードで有効な音声コマンドが異なります。音声コマンドは、SEATのスクリプトファイルを参照していただければよいのですが、下記に各モードで有効な命令を記載しておきます。

''パワポ操作モード(ppt_mode)''

命令	動作
リスト	パワポリスト操作モードへ移行
実行、再生	選択しているファイルを投影し、パワポスライド操作モードへ移行
ビデオ、ビデオプレーヤ	ビデオ操作モードへ移行

''パワポリスト操作モード(ppt_list_mode)''

命令	動作
スライド	パワポ操作モードへ移行
1番目、2番目、…、10番目	リスト内のファイル選択
オープン	選択したファイルを開いて、パワポ操作モードへ移行

''パワポスライド操作モード(ppt_run_mode)''

命令	動作
終了	プレゼンを終了し、パワポ操作モードへ移行
次へ、次ののスライド	次のスライドへ移動
前へ、前ののスライド	前のスライドへ移動
最初のスライド	最初のスライドへ移動
最後のスライド	最後のスライドへ移動

''ビデオ操作モード(video_mode)''

命令	動作
スライド	パワポ操作モードへ移行
再生	選択したファイルを再生して、ビデオ再生操作モードへ移行

''ビデオリスト操作モード(video_list_mode)''

命令	動作
ビデオ、ビデオプレーヤ	ビデオ操作モードへ移行
1番目、2番目、…、10番目	リスト内のファイル選択
オープン	選択したファイルを開いて、ビデオ操作モードへ移行
再生	選択したファイルを再生して、ビデオ再生操作モードへ移行

''ビデオ再生操作モード(video_list_mode)''

命令	動作
停止、ストップ	再生を終了して、ビデオ操作モードへ移行
一時停止	再生を一時停止して、ビデオ操作モードへ移行
全画面	全画面で再生する
巻き戻し	現在再生している動画を巻き戻す
早送り	現在再生している動画を早送りする

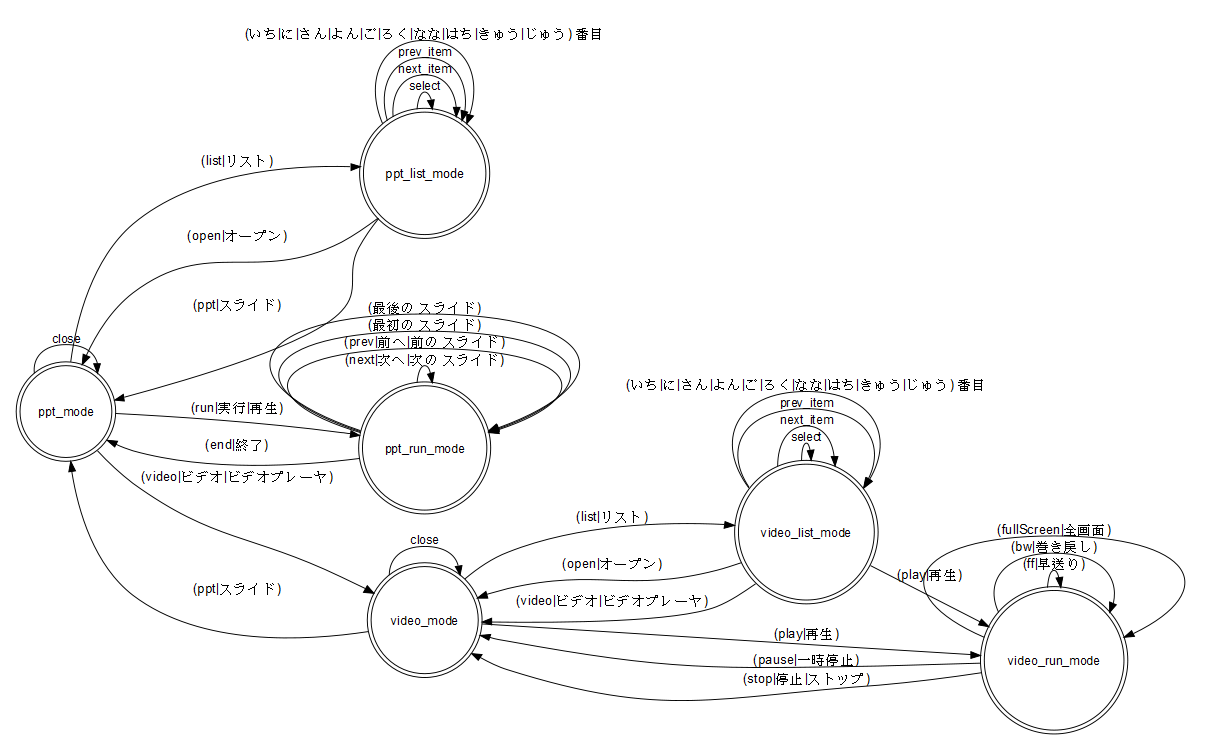

また、上の状態を表すSEATの状態遷移図は、下のようになっています。

前述まで音声認識によるプレゼンテーションのシステム構成について述ばました。このシステムでは、eSEATに接続するコンポーネントを変更することで、簡単に以下のシステムを構築することができます。

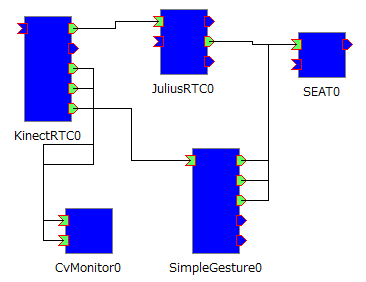

• KinectRTCを用いた音声とジェスチャによるプレゼンテーション（下にコンポーネント構成図を添付）
• SUITを用いた簡易パネルによるプレゼンテーション
• Wiiリモコン(Wii fit)を用いたプレゼンテーション

などです。通常は、操作対象であるロボットの関節角を出力するRoborMotionRtcやHunoRtc,GRobotRTCなどを使うこともできます。こちらの方の起動用バッチファイルは、''2 KinectDemo''に入れております。
